Se hur du ansluter dongeln till din elmätare och vilka krav som gäller för Wi-Fi.
Om du inte har en app från ditt elbolag, välj hur du vill onboarda din Elveta realtidsdongel:
Produktblad (Svenska) Produktblad (Engelska)
Elveta ES32 är en säker, uppgraderingsbar och lättinstallerad realtidsdongel för elmätare med P1-port (RJ12) eller HAN-port (RJ45). Den optimerade antenndesignen ger pålitlig trådlös uppkoppling och bidrar till färre installationsproblem och lägre supportbehov, medan en RGB-statusindikator ger användaren tydlig och omedelbar återkoppling.
ES32 stödjer standard ASCII-baserad P1-data, HDLC-baserad HAN-kommunikation samt M-Bus-elnivåer. Om elmätaren inte kan leverera tillräcklig ström kan dongeln strömförsörjas externt via sin USB-C-kontakt.
| Modell | Elveta realtidsdongel för P1 och HAN |
| Artikelnummer | ES32-1-RJ12 (för P1) ES32-1-RJ45 (för HAN) |
| Färg | Svart |
| Elmätare | P1 med RJ12, HAN med RJ45. |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 3.6V - 5.5V och 24/36V M-Bus |
| Nätverk | Wi-Fi 2.4 GHz WPA2/WPA3 |
| Antennkontakt | RP-SMA |
| Storlek | 42,6 x 66 x 21 mm (utan antenn) |
| Förpackningens storlek | 47 x 25 x 199 mm |
| Temperatur | -40°C till +70°C (Samma som nordiska elmätare) |
| Spänning In | 5V, max 250mA från en P1-elmätare. 24-36V, max 30mA från en HAN-elmätare. USB-C-uttag för extra ström finns (USB-C-kabel är inte inkluderad). |
| Spänning Ut | 5V, max 50mA (Kräver USB-C) |
| I paketet | ES32-1-RJ12: Elveta realtidsdongel ES32, antenn samt 60 cm lång RJ12-RJ12-kabel (för P1) ES32-1-RJ45: Elveta realtidsdongel ES32, antenn samt 60 cm lång RJ12-RJ45-kabel (för HAN) |
Produktblad (Svenska) Produktblad (Engelska)
Elveta ES3K är en dedicerad realtidsdongel för elmätare av typen Kamstrup OMNIPOWER®. Den erbjuder samma pålitliga trådlösa uppkoppling, starka säkerhet, enkla onboarding och snabba leverans av realtidsdata som ES32 - i en lösning som är utformad specifikt för Kamstrup-mätare.
| Modell | Elveta realtidsdongel för Kamstrup OMNIPOWER® |
| Artikelnummer | ES3K-1 |
| Färg | Svart |
| Elmätare | Kamstrup OMNIPOWER® |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 4,15V ±0,25V |
| Nätverk | Wi-Fi 2.4 GHz WPA2/WPA3 |
| Antennkontakt | RP-SMA |
| Storlek | 72 x 24 x 54 mm (utan antenn) |
| Förpackningens storlek | 64 x 28 x 197 mm |
| Temperatur | -40°C till +70°C (Samma som nordiska elmätare) |
| Spänning In | 4,15V, max 75mA. USB-C-uttag för extra ström under konfiguration finns (USB-C-kabel är inte inkluderad). |
| Expansionsport | RJ12 (P1) för externa donglar |
| I paketet | ES3K-1: Elveta realtidsdongel ES3K och antenn |

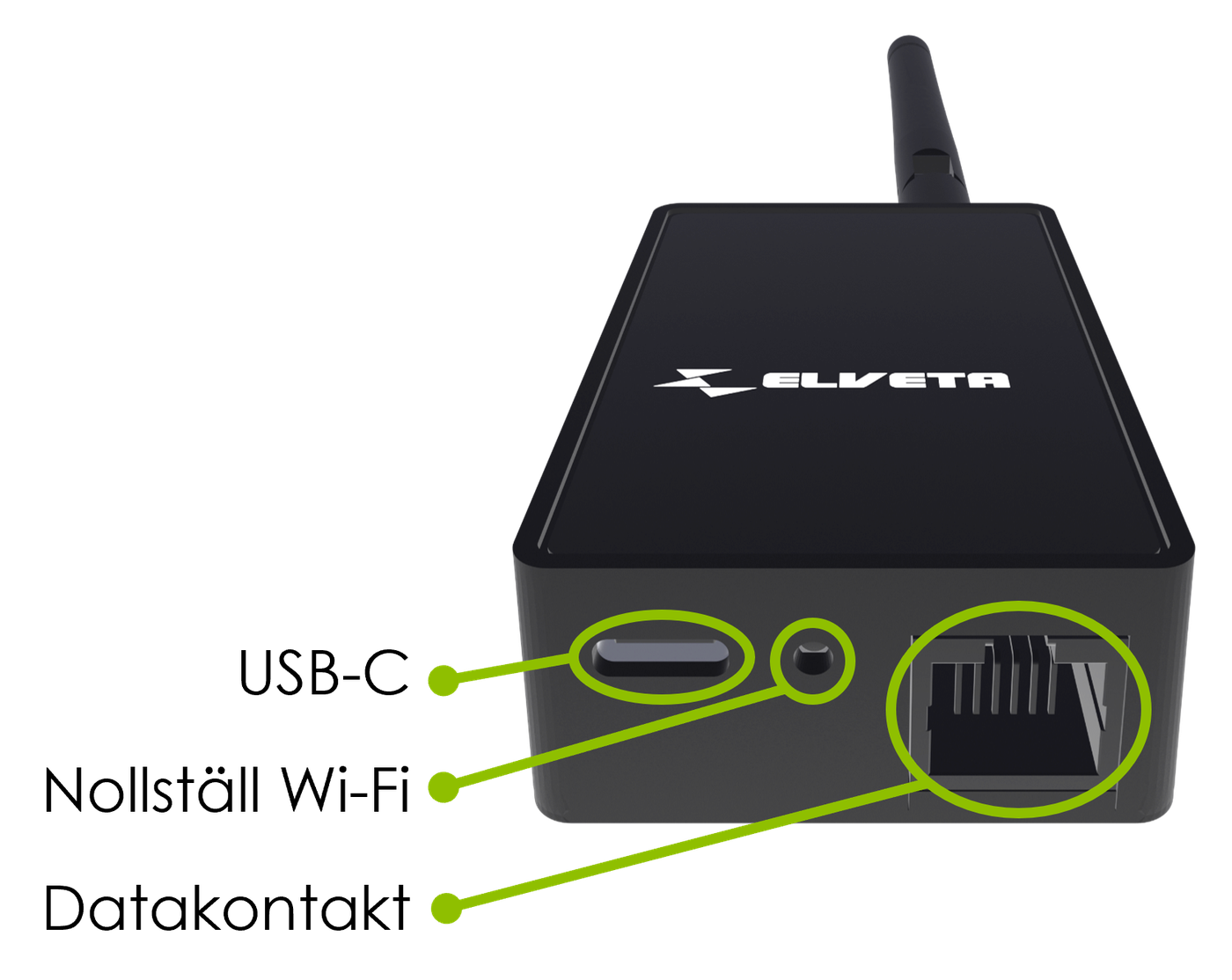

På undersidan av din Elveta realtidsdongel finns tre uttag.
En USB-C-kontakt där en laddare kan anslutas för att ge Elveta realtidsdongeln extra ström om elmätaren inte kan leverera den ström som krävs eller om elmätaren kräver spänning in som i fallet med Kamstrup OMNIPOWER® med P1-modul. Se krav angående USB-laddare och spänningsuttag.
En knapp som nollställer Wi-Fi-konfigurationen. Efter att knappen tryckts in måste Elveta realtidsdongeln konfigureras med information om vilket Wi-Fi den ska ansluta till.
En datakontakt, RJ12, där elmätaren ska kopplas in med den medföljande kabeln mot en RJ12-port eller RJ45-port.

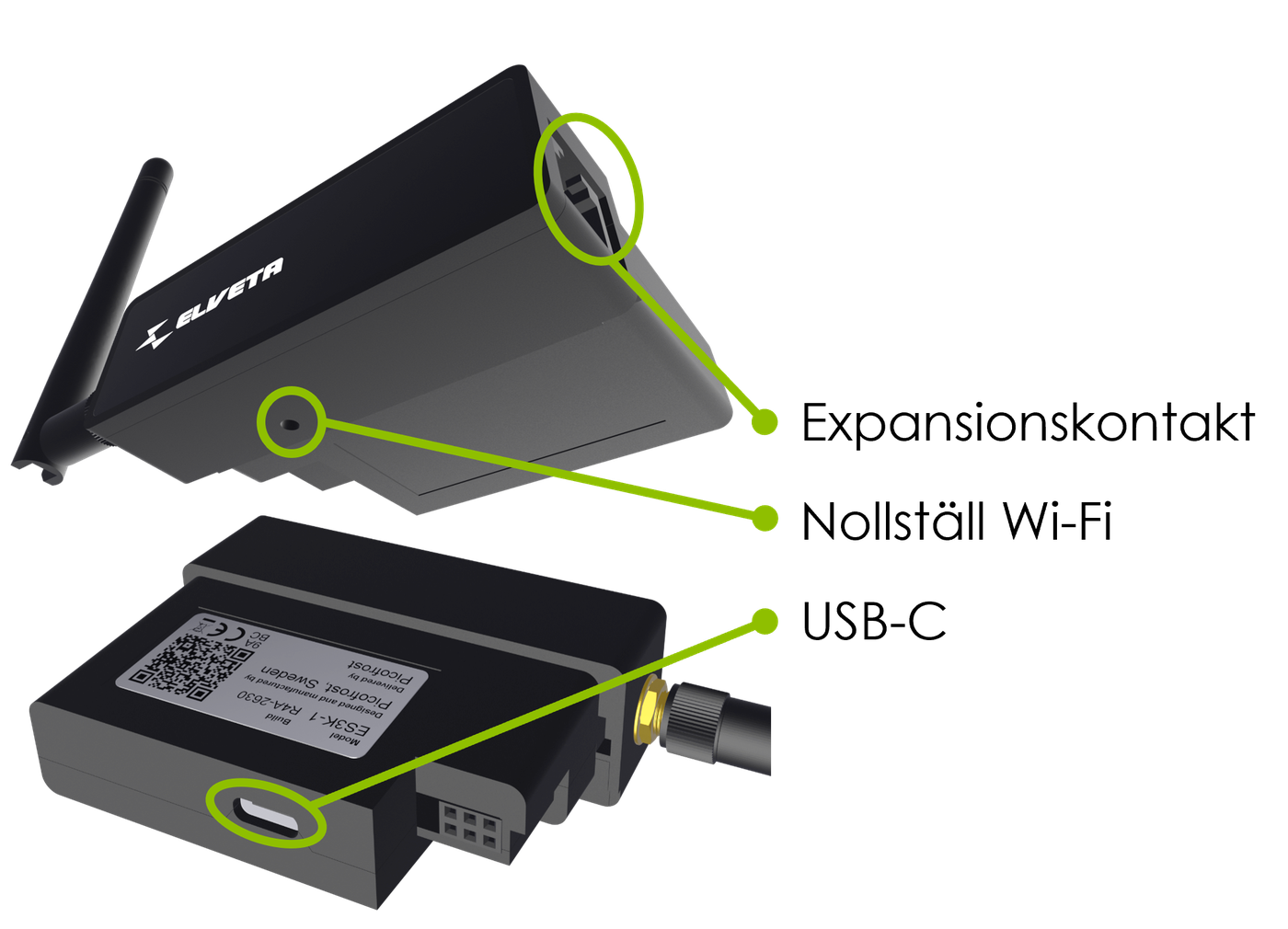

Elveta realtidsdongel ES3K har tre uttag som visas på bilden nedan.
En USB-C-kontakt på baksidan av enheten där en laddare kan anslutas för att möjliggöra konfiguration av Elveta realtidsdongel ES3K utanför elmätaren.
En knapp som nollställer Wi-Fi-konfigurationen. Efter att knappen tryckts in måste Elveta realtidsdongel ES3K konfigureras med information om vilket Wi-Fi den ska ansluta till.
En datakontakt, RJ12, som fungerar som en expansionsport för P1-data, för anslutning av en extra extern P1-enhet. Observera att porten inte matar ut spänning.
Elveta realtidsdongel kan visa status med olika färger på framsidans lysdiod. Notera att färgerna kan skilja mellan olika white-label-produkter men standardfärgerna anges i tabellen nedan.
| Färg på lysdiod | Betydelse | Att göra | |
|---|---|---|---|
| Gult fast sken | Elveta realtidsdongel startar | Under uppstart lyser Elveta realtidsdongel gult i upp till 2 minuter innan den byter färg och visar ny status. Om den kontinuerligt visar gul färg i mer än 2 minuter, prova dra ur sladden till den så lysdioden slocknar och sätt sedan i kabeln igen. Om felet fortsätter, kontakta Picofrost för hjälp. | |
| Blått fast sken | Redo att onboardas via appen | Elveta realtidsdongel är redo att parkopplas via Bluetooth. Följ appguiden för att onboarda din Elveta realtidsdongel med appen Elveta Connect. | |
| Ljusblått fast sken | Redo att onboardas via Wi-Fi AP | Elveta realtidsdongel behöver Wi-Fi-detaljer för att ansluta till ditt nätverk. Följ steg-för-steg guiden för att komma igång med din Elveta realtidsdongel. | |
| Grönt fast sken | Allt är som det ska | Data kommer från elmätaren och realtidsdongeln kan nå Elvetas moln. Njut av data på din sida via mobil eller dator. Om den lokala porten är aktiverad betyder det att data kommer från elmätaren och att Home Assistant är ansluten till dongeln. | |
| Färg på lysdiod | Betydelse | Att göra | |
|---|---|---|---|
| Av | Elveta realtidsdongel saknar spänning | Anslut Elveta realtidsdongel till din elmätare. Om lysdioden fortfarande är svart så ger elmätaren antagligen inte ut tillräckligt med ström för att den ska fungera. Anslut då en USB-C-kabel till den för extra ström. | |
| Rött fast sken | Fel med Wi-Fi | Elveta realtidsdongel kan inte nå ditt Wi-Fi-nätverk. Se Frågor & Svar för mer information. | |
| Lila fast sken | Internet saknas | Vid normal drift betyder det att Wi-Fi-nätverket kan nås, men att internet inte är tillgängligt. Om den lokala porten är aktiverad betyder det att Wi-Fi-nätverket kan nås, men att Home Assistant inte är ansluten till dongeln för att hämta data. Prova att starta om routern, fiberkonvertern, mobilroutern eller Home Assistant. Se Frågor & Svar för mer information. | |
| Grön blinkande | Mätardata saknas | Om lysdioden blinkar grönt så betyder det att Elveta realtidsdongel inte får data från din elmätare. Se Frågor & Svar för mer information. | |
För att säkerställa säker och föreskriftsenlig drift måste USB-C-strömkällan som ansluts till denna enhet uppfylla följande kriterier:
